为实际测定ICSE设备的爆出速度，设计如下试验对爆破瞬间的蒸汽物料

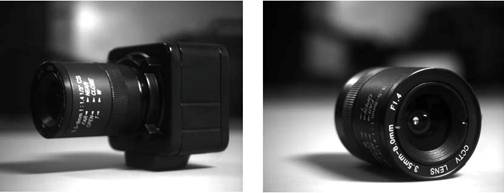

 爆出及飞行过程行高速照相记录。试验机型：QBS-80型试验台，汽爆工作压力为2.5MPa。汽爆物料：小麦秸秆。爆破过程记录器材：M30A型高速相机（大影工业相机），如图 3-16。照相帧率为150pfs，图像分辨率320×240，镜头型号0358MV，焦距3.5mm~8.0mm，被照物与镜头距离约1.1m。图像数据格式YUV422，采用V1 Home软件进行图像处理解析。

图3-16高速照相器材 Fig 3-16 High Speed Camera: M30A

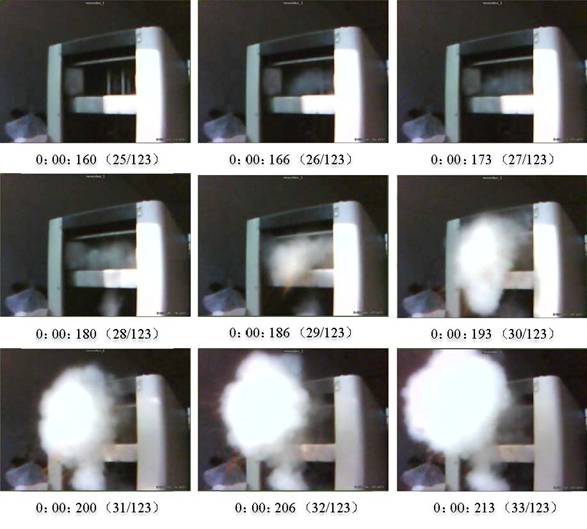

 从全部拍到的123张照片中，提取了 9张照片（ 25～33帧）做为汽爆过程的时间分析，如图3-17。这9张照片为连续拍摄，间隔时间为6.66ms。其中，第25帧为爆破前的保压状态；第26、27帧显示触发弹射时开始的轻微蒸汽外溢；从第28帧开始，放汽通道被打开，蒸汽及物料开始向各方向高速爆出，可以注意到此时开始在接收仓向下排出口开始出现喷射蒸汽流；第 29帧可以看到爆破已完成，物料及蒸汽已完全进入到接收仓中，可以注意到此时接收仓向下排出口的喷射蒸汽流已完成收尾；在第30～33帧中，可以看到完整的爆出蒸汽团裹挟物料在高速向外运动，而此时，接收仓中已不再有蒸汽爆出，说明从第29帧开始，整个爆出过程已完成。

图3-17汽爆过程程的高速照相相 Fig 33-17 During IICSE Processs

 从上述实实验过程可以以看出，整整个汽爆过程程不超过122ms，与理论论计算值是吻合的。从爆出物物料的连续影影像可以大大概估算出其其冲出接收收仓后在空气气中的飞行行速度， 虽然然已被空气阻力所减速速，速度仍仍能达到约770～80m/s。
