ICSE 汽爆工艺生产生物质黑颗粒，是利用高温高压蒸汽极强的渗透能力与能量密度，通过毫秒级蒸汽瞬时释压，从分子层面破坏生物质木质纤维素微观交联结构，断裂纤维束、松解木质素包裹，实现物料结构改性。这个过程不仅破坏了植物本身的纤维结构，还让里面的成分发生了化学变化——部分物质被转化，颜色也因此变深变黑。所以，它最后再压成型时，已经是一种被深度改造过的新材料，解决了传统白颗粒的几个重要问题。

首先，白颗粒的最大问题是吸水性。这些颗粒仿佛海绵，在潮湿环境中会迅速吸收水分，导致燃料质量下降甚至发霉变质。在运输和储存过程中，这意味着需要昂贵的防潮设施和严格的物流管理。另一个不容忽视的问题是粉尘。白颗粒在搬运和投料过程中容易破碎产生大量粉尘，

这不仅意味着燃料损失，更带来严重的火灾和粉尘爆炸风险。在实际操作中，处理白颗粒的场所必须配备复杂的防爆系统和消防设备。

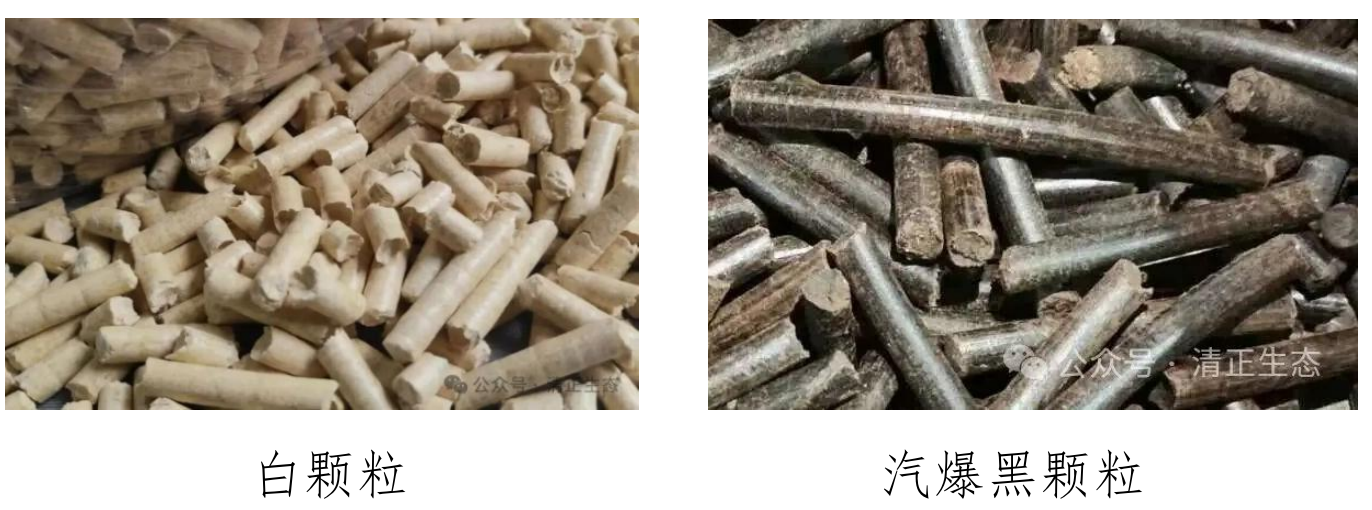

简单说，白颗粒是“物理压缩”，改变的是形状；黑颗粒是“化学改性”，改变的是内在。这个根本的不同，直接导致了它们俩在后期的耐水性、耐用性和燃烧效果上，产生了天壤之别。

ICSE 汽爆技术为核心生产的黑颗粒，正是为了系统性地解决上述痛点而生。该技术通过连续化、强化的蒸汽爆破工艺，在特定温度与压力下对生物质进行短时处理，瞬间释放压力造成纤维结构的物理化学重组。这一过程不仅高效，更因连续化的设计而易于规模化生产。

实验数据显示，黑颗粒在水中浸泡15 分钟后，仍能保持98%以上的机械耐久性，而白颗粒在同样条件下会完全解体成浆状。这种耐水性使黑颗粒能够像煤炭一样露天储存，极大降低了仓储成本和安全风险。甚至可以堆放在室外，无需担心雨水影响。

黑颗粒的粉磨性能同样令人印象深刻。蒸汽爆破破坏了木材的天然纤维结构，使黑颗粒更易破碎。在实际测试

中，粉磨黑颗粒的能耗比白颗粒降低34%，且产生的粉末粒径更细、更均匀。这种精细的粉末在燃烧时表现出色。在一处供热厂的测试中，使用黑颗粒的锅炉出力提高了约15%，燃烧效率显著提升。烟气排放也完全符合当地环保标准。

能量密度是黑颗粒的另一大优势。通过蒸汽爆破处理，黑颗粒的能量密度比白颗粒提高约25%。从全生命周期成本来看，黑颗粒展现出明显优势。这一优势主要源于三方面：更低的运输成本、更简单的储存设施以及更少的设备改造需求。

对于现有燃煤电厂而言，黑颗粒的兼容性是一大亮点。由于其物理和燃烧特性更接近煤炭，电厂在使用黑颗粒时所需进行的设备改造和调整较少。在一个实际案例中，一台33MWth 的热水锅炉仅需少量参数调整即可顺利使用黑颗粒，全程无需任何助燃燃料。这种兼容性显著降低了燃煤电厂向生物质转型的门槛，为能源结构的绿色转型提供了现实可行的路径。

【中试目的】

（一）针对树皮、甘蔗叶、树头低密度、蓬松度高的物料特性，验证ICSE 汽爆生物质黑颗粒工艺应用于本次中试的三类原料的实际处理效果，摸索适配的汽爆预处理及后处理方式，提升单机产能与整体生产效率。

（二）为后续正式量产积累现场操作经验，梳理整套品控操作要点与工艺控制点。重点考核工艺稳定性，系统采集处理前后物料关键指标，建立数据对比表。

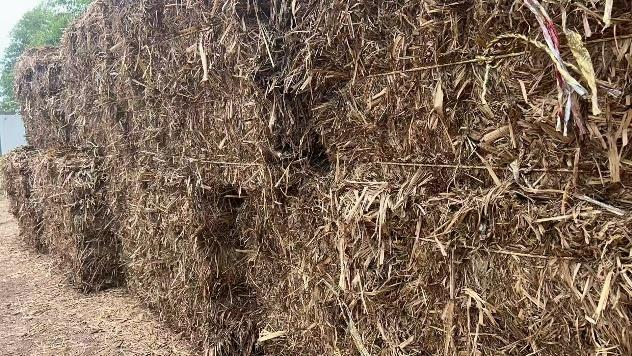

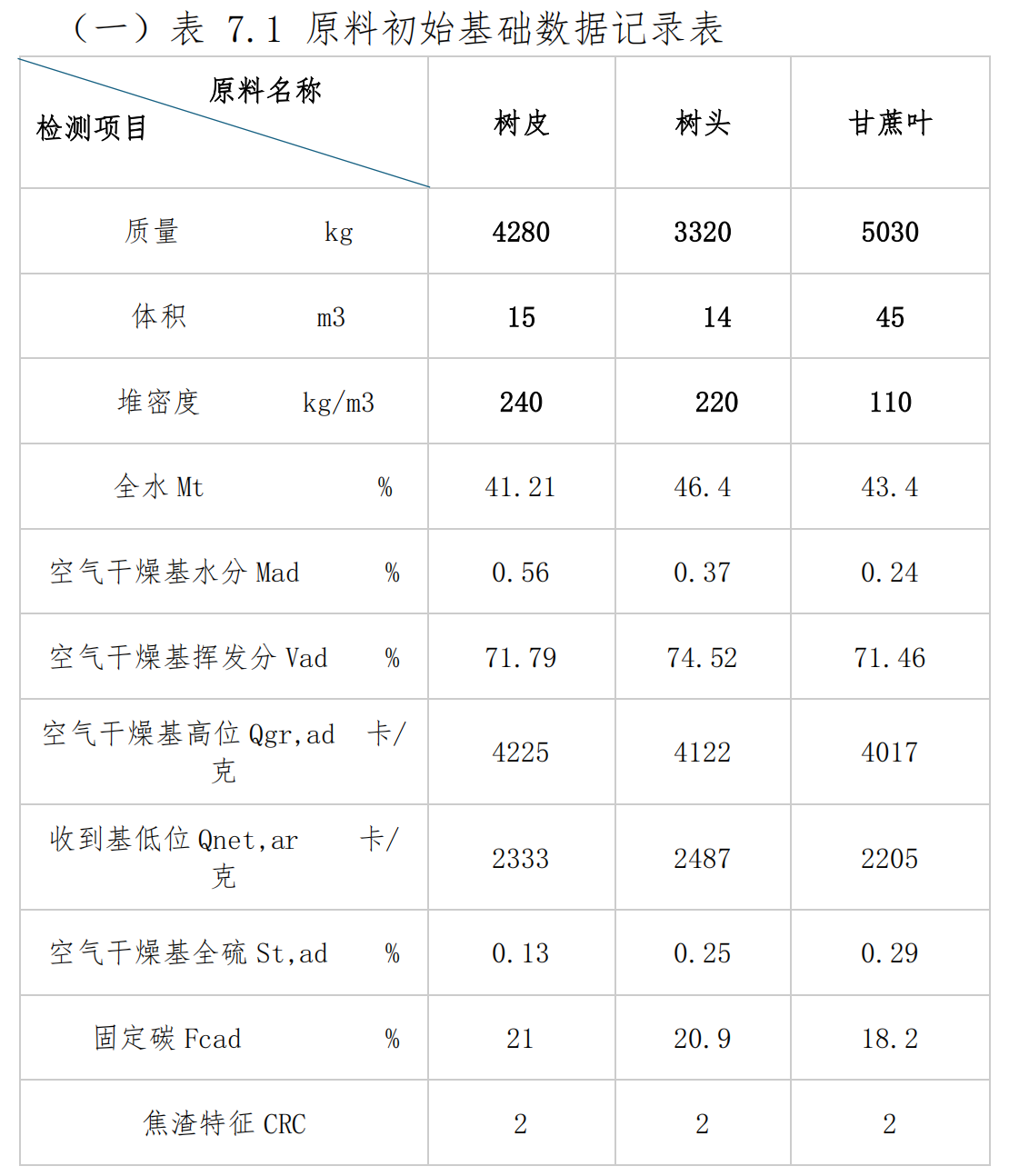

【中试原料】

【中试工艺方案】

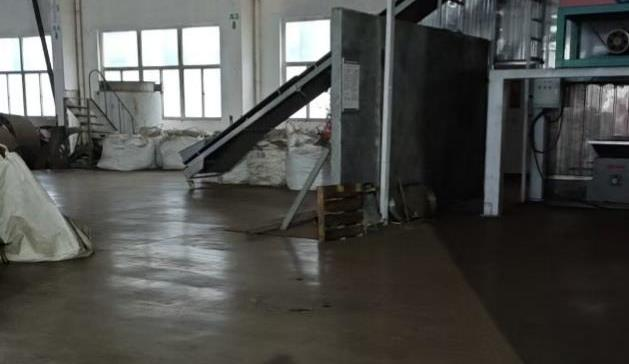

（一）场地准备

清理鹤壁生产车间试验区域，清扫地面粉尘、杂物，保持作业环境整洁，减少外源尘土混入物料，保证试验纯度。

（二）原料准备

提前备齐桉树树皮、普通树皮、甘蔗叶各 5 吨，人工分拣去除石块、金属、塑料等硬性杂质，堆放规整，待分批上料试验。

（三）粉碎除尘

采用撕裂粉碎机，对三种原料分别进行初步粉碎 + 均质化处理，控制出料粒度均匀，同步收集粉尘，降低物料损耗与杂质混入。

（四）汽爆预处理

将粉碎均质后的物料送入 ICSE 汽爆系统，设定匹配工艺参数，通过饱和蒸汽瞬时爆破，破除物料微观纤维结构，改性物料理化特性，提升后续制粒成型性能。

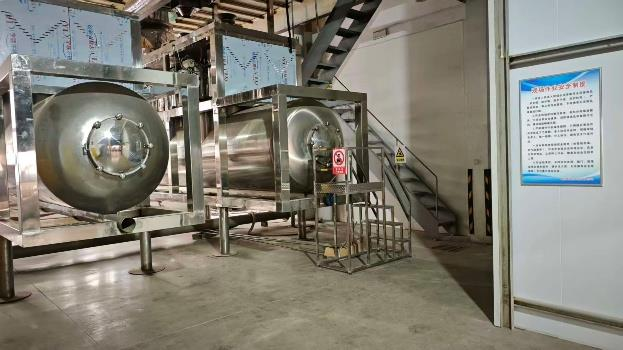

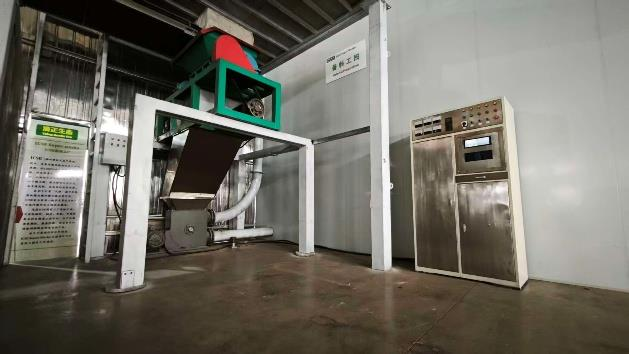

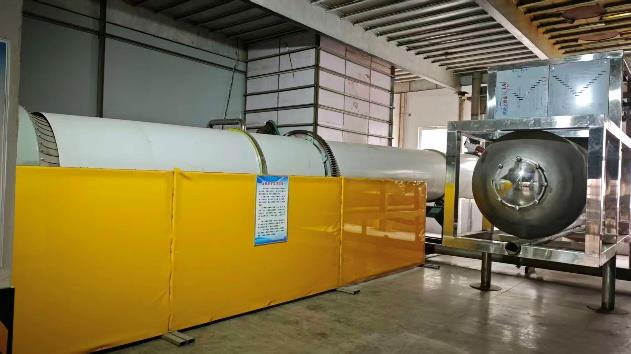

本次选用QB—600 型中试设备，该机型为满足各种不同原料中试投料方式设置为人工投料，有效容积100L,单次装填量 树皮为30kg。树头28kg，甘蔗叶15kg。

（五）物料烘干

汽爆后物料送入烘干工段，采用滚筒式烘干机配套布袋除尘系统，精准控制烘干温度与时间，将含水率调控至制粒最佳工艺区间，保障成型效果与颗粒品质。

（六）制粒装袋

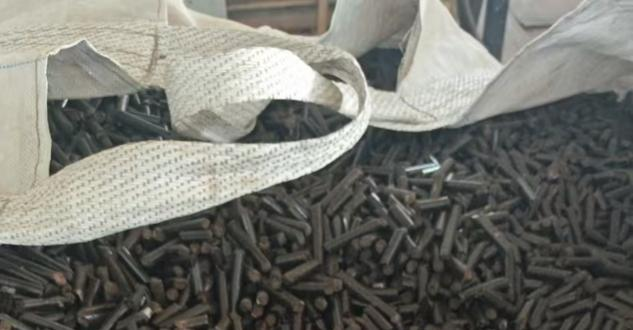

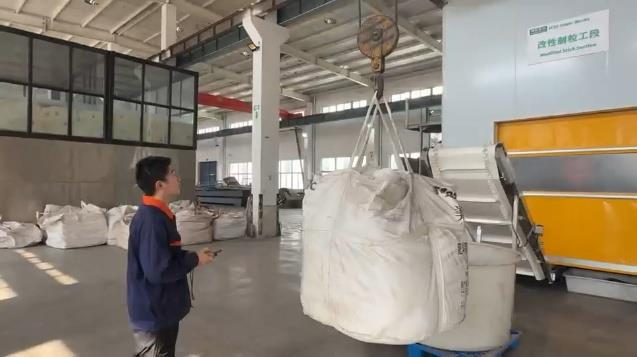

烘干达标物料送入制粒机挤压成型为黑颗粒，成品颗粒直接灌装打包、标识分类，便于称重、转运及后续数据检测统计。

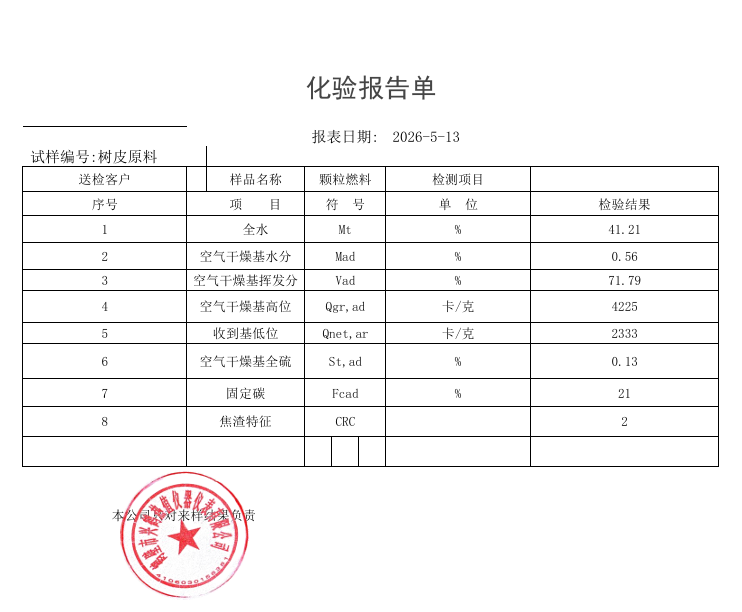

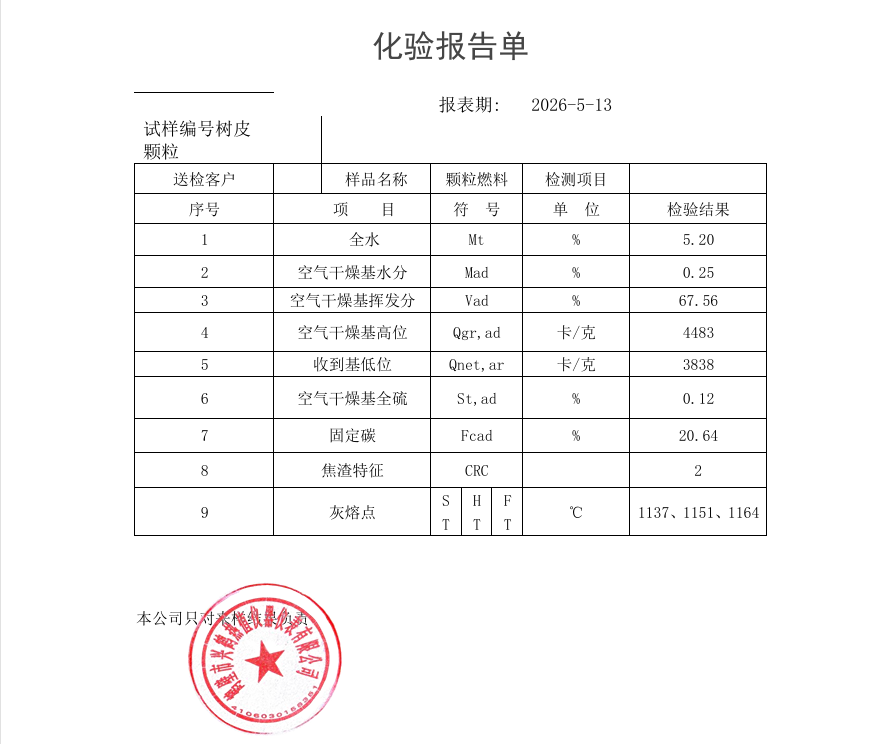

（七）抽样检测

从成品黑颗粒中进行抽样送检，对检测数据进行汇总统计。

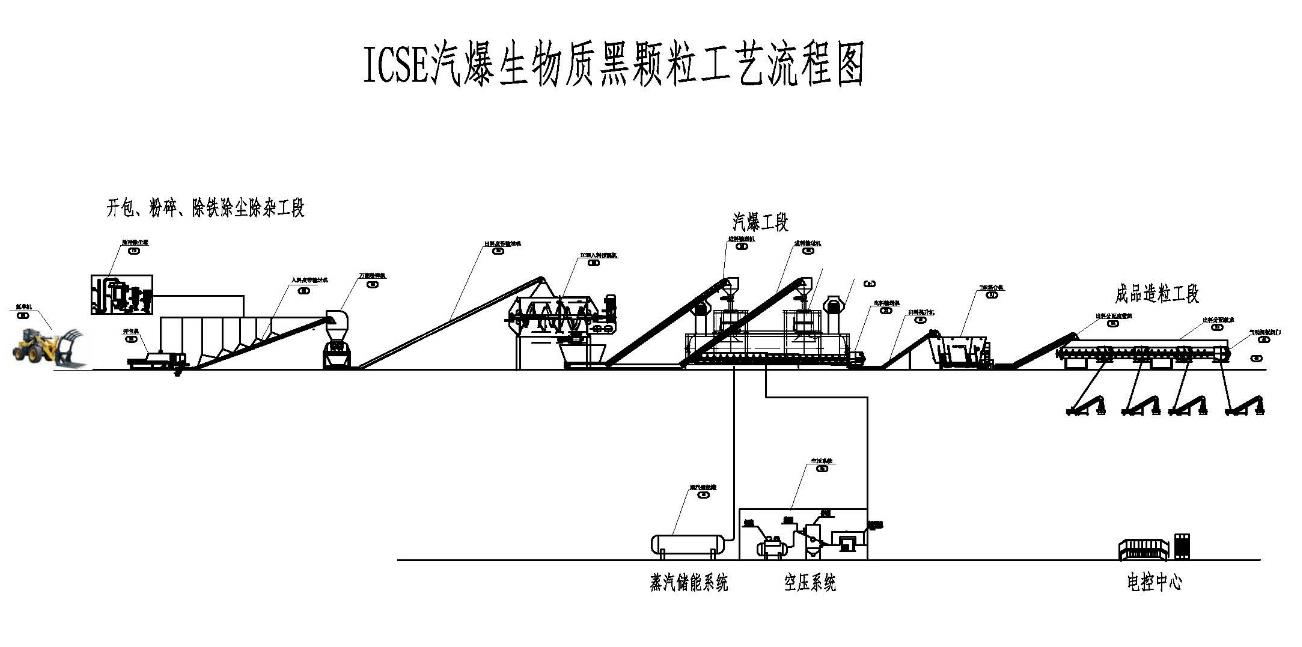

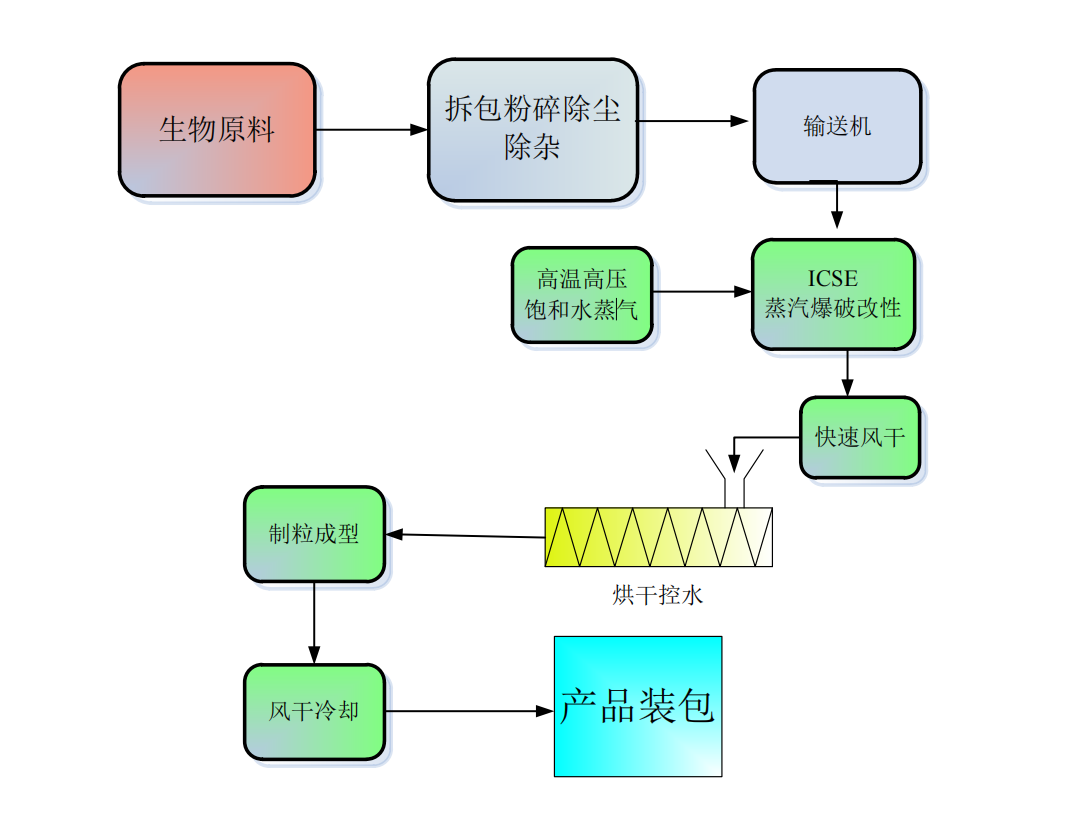

（八）工艺流程

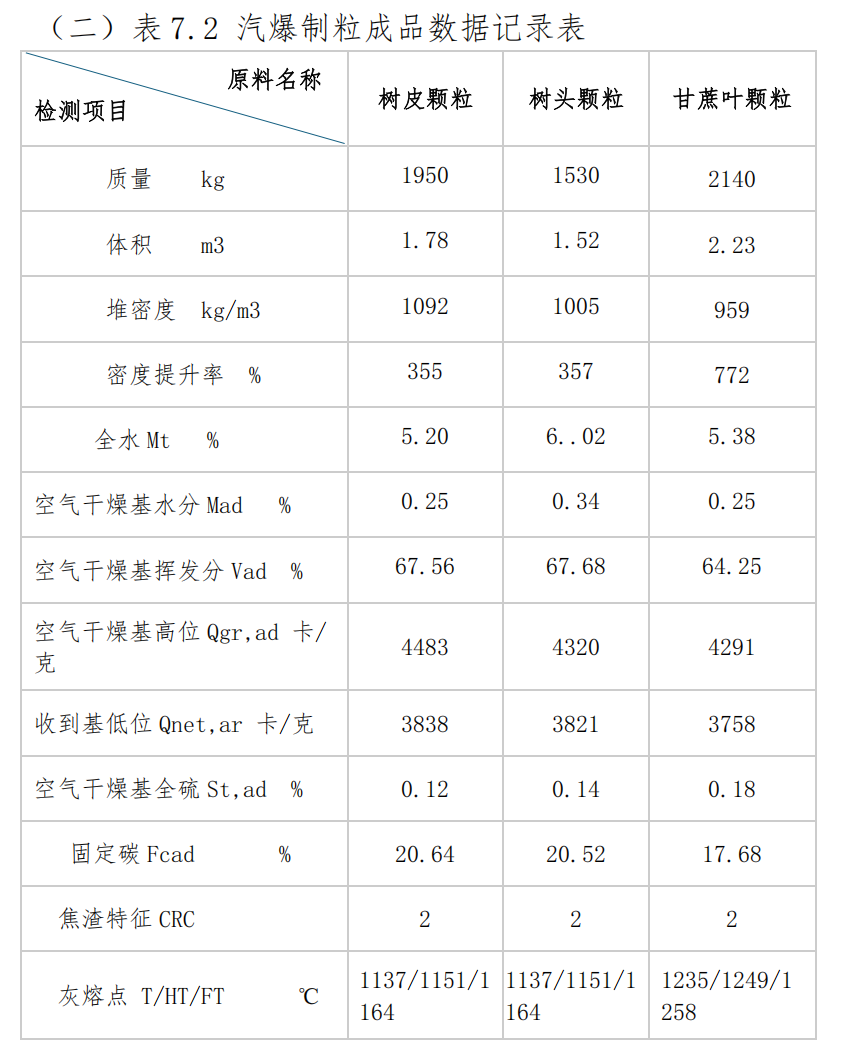

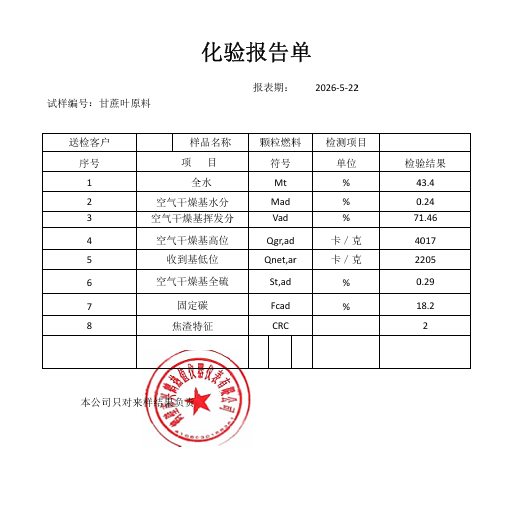

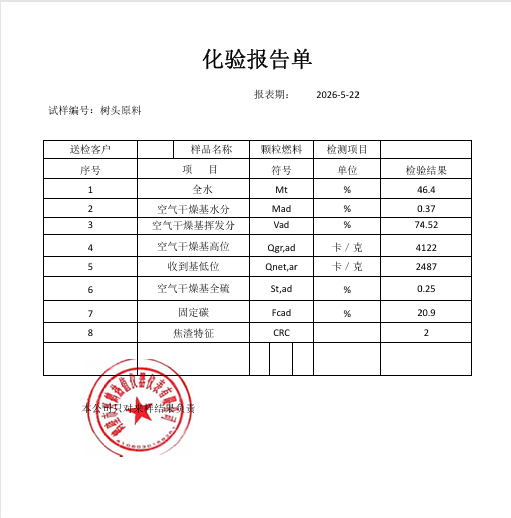

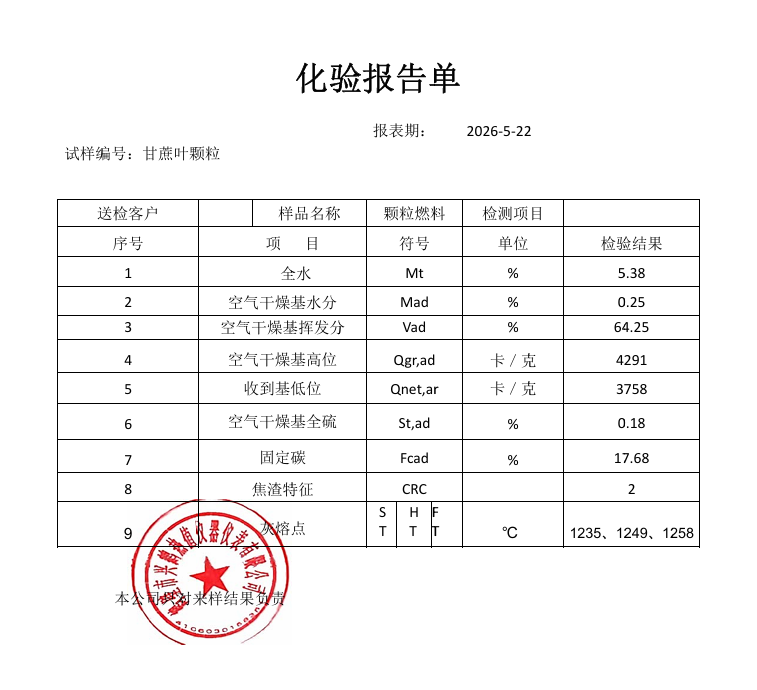

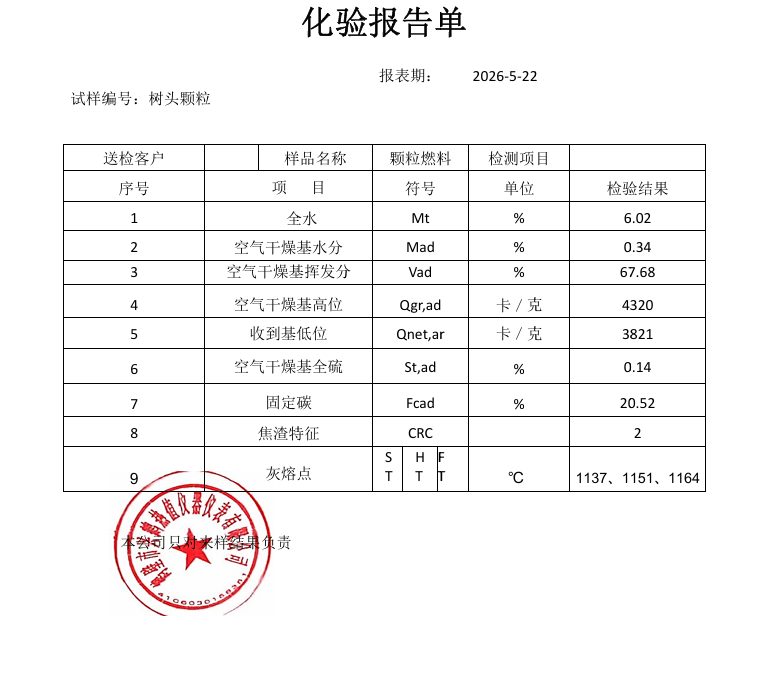

【中试结果】

【中试结论】

（一）本次汽爆制生物质黑颗粒中试，整体工艺流程设计合理，基本达到中试预期目标。在原料高含水、物性不一致的情况下，实现了黑颗粒的生产全流程运行平稳。虽然不同物料对工艺参数有一定影响，但经过调整基本能够达到生产适配。

（二）成品理化特性。对比处理前后物料含水率、热值、堆积密度、体积压缩变化，验证了汽爆改性致密化效果。其中，三种原料的堆积密度分别提高了355%、357%、772%。

（三）成品经济性。从三种原料单位处理成本看，桉树树皮最低，甘蔗叶最高。这与原料的密度相关，同时也与原料的三素组成成分相关。处理前后，三种原料的高位热值分别提高了6.1%、4.8%、6.8%，低位热值分别提高了64.5%、53.6%和70.4%。

（四）汽爆工艺优化。根据三素的分布及长期实验观测，主要通过生物质原料结晶度的变化来决定汽爆工艺的参数筛选。汽爆压力、蒸汽的饱和温度以及保压时间的工艺组合决定了处理后物料结晶度的改变程度，物料的含水率做为物料内因也是汽爆工艺的组成内容。本次中试按照实验室关于木质纤维素的最佳工艺组合，使植物物料结晶

度下降幅度与官能团断裂均达到最佳状态，是本次中试取得显著效果的工艺基础。

（五）成分特性。处理前后的热值变化，主要原因来自于汽爆过程中产生了热解反应。即在特定温度下（180~200℃），生物质原料中的三素——木质素、纤维素以及半纤维素产生了轻微热解反应，其中的轻质挥发分（主要是吸附的分子间水分、CO、CO2 及小分子烷烃等，来自不稳定官能团断裂）以气化形式从原料中脱出，因而固定碳比例相应有所增加，即轻微碳化促使了汽爆黑颗粒的高位热值有所增加。

（六）综合指标。结合上述分析结论，综合评估生产成本、物流运输成本、热值等指标，桉树树皮的性价比最佳，甘蔗叶最差。按照处理前后的性能提高比例看，甘蔗叶最为显著，树头相较最低。

（七）本次中试过程受限于生产批量小，及生产系统自动化程度不高，所得到的成本与能耗绝对值不具有量产参考意义，但可以反映出不同原料间的成本差异性。
